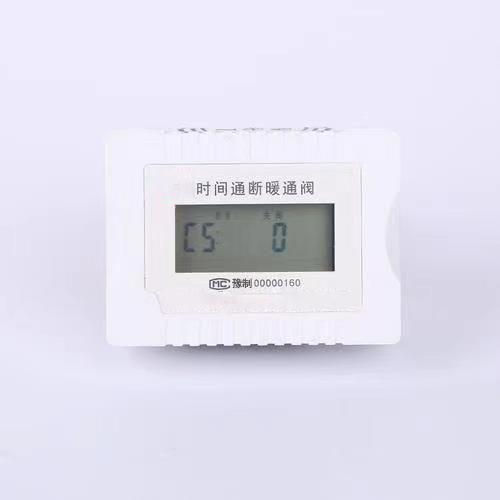

溫控通斷時間控制閥

產品概述

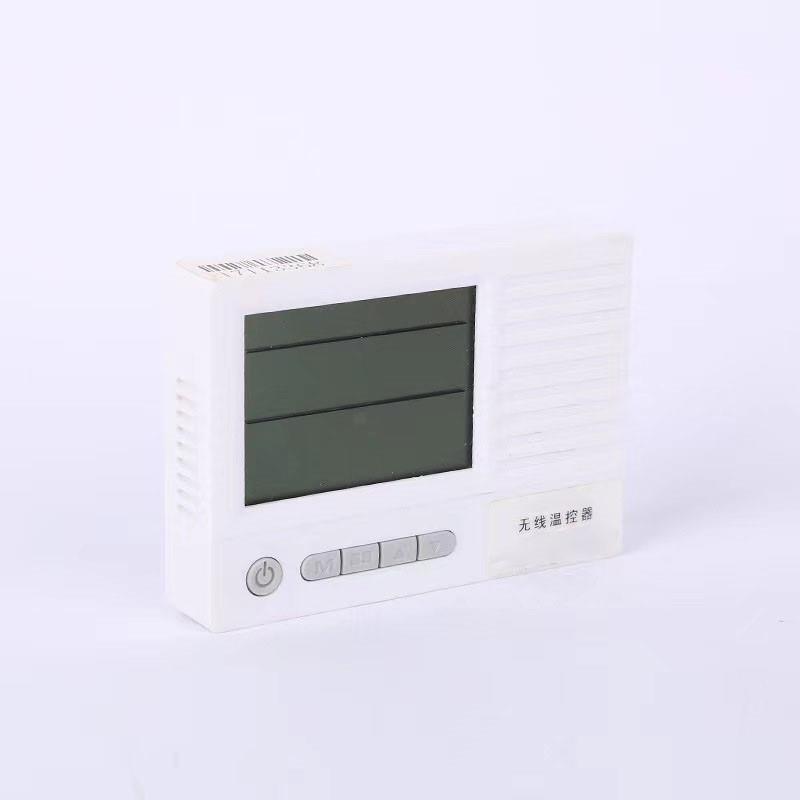

通斷時間面積法是以每戶的供暖系統通水時間為依據，分攤建筑的總供熱量，其具體做法是，對于接在各戶的分支支路上安裝閥門通斷控制閥，對該用戶的循環水進行通斷控制來實現該戶的室溫調節。同時在各戶的代表房間里放置室溫控制器，用于采集室內溫度和供用戶設定溫度，并將這兩個溫度值傳輸給閥門通斷控制閥。閥門通斷控制閥根據實測室溫與設定值之差，確定在一個控制周期內通斷閥的開停比，并按照這一開停比控制通斷調節閥的通斷，調節送入室內熱量，同時記錄和統計各戶通斷控制閥的接通時間，按照各戶的累計接通時間結合供暖面積分攤整棟建筑的熱量，該裝置符合JGJ173-2009《供熱計量技術規程》、GB14536.1-2008GB14536.10-2008和《通斷時間面積法熱計量裝置技術條件》的技術要求。

系統組成

通斷時間面積法由以下幾部分組成:室溫溫控器(無線或有線)，通斷控制器及閥門(有線或無線)，數據采售計算器(有線或無線)單元或樓棟熱量表，通斷時間面積法管理系統五大部分組成。室溫控制器與通斷控制器通常采用無線47OMHz頻段通訊:閥門控制器與終端服務器采用MBUS+GPRS進行通信，實現熱量分攤。
