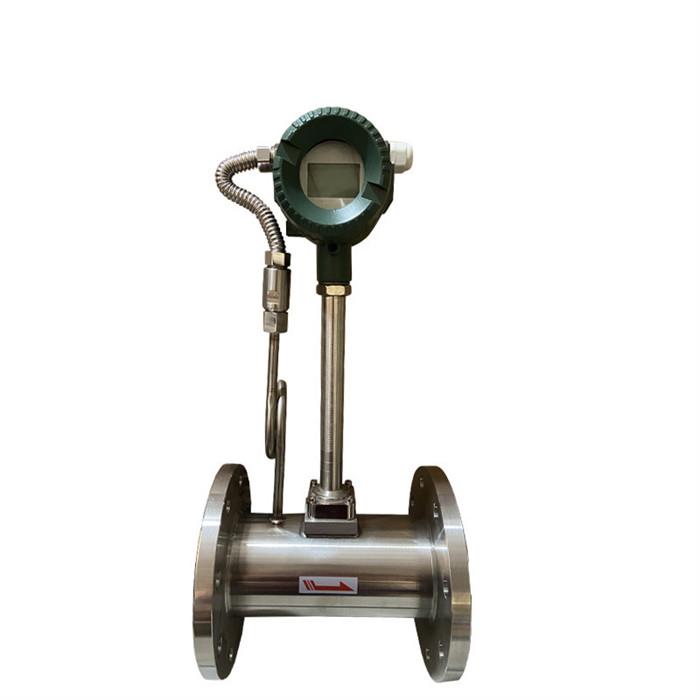

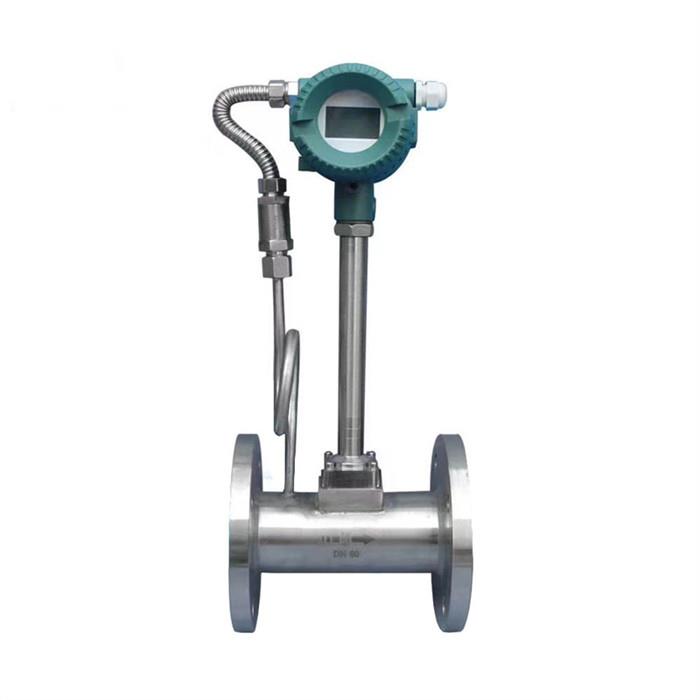

渦街流量計
工作原理
渦街流量傳感器是以卡門和斯特羅哈爾有關漩渦的產生和旋渦與流量關系的理論為依據來測量蒸汽、氣體及低粘度液體的流量。如圖一所示，在表體中垂直插入一根三角柱即旋渦的發生體，當表體中有介質流過時，在三角柱的后面面交替產生方向相反有規則的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。通過傳感頭檢測出旋渦的個數，就可以測算出流體速度，再根據表體口徑計算出被測介質的體積流量。
技術參數
(1)、規格（口徑）：15、 20、 25、40、50、65、80、100、125、150、200、250、300 、350 、400
(2)、測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）、特殊型的可以測量耐腐蝕性介質。
(3)、精度（準確度、精確度）：1級
誤差為：顯示量的±1％以內或滿量程的±1％以內。
注意：模擬輸出的場合要加上滿量程的±0．1％。
(4)、重復性：±0.2％以內。
(5)、最高使用壓力：因法蘭規格不同而異，一般情況下為1.6MPa。特殊情況下2.5MPa-4.0MPa可根據測量介質的條件進行定制。
(6)、使用溫度范圍： -10 ℃～+350 ℃。（-10℃～+ 150℃低溫、 -1O℃ ～+250℃中溫、+250℃ ～+350℃ 高溫）
(7)、供電電源：直流供電電壓24V，現場顯示型采用3.6V鋰電池供電。
(8)、輸出信號：脈沖信號、4—20mA模擬信號。
(9)、環境條件：溫度-30℃ ～+60℃ 、濕度5％～90％。
(10)、流量范圍：在保證渦街流量計測量精度的前提下，其測量的流速范圍為：液體0.3m/s~7m/s 、氣體3m/s~55m/s。
(11)通訊接口RS232和 RS485 、HART 協議
(12)防爆型號: EXiaⅡBT4或EXiaⅡBT5
(13)傳輸距離：轉換器與二次儀表之間≤1Km。（對于分離型）探頭與轉換器之間≤200m
2、流量計流量范圍
（1）各規格的流量計在測量液體和普通氣體時所對應的流量范圍：
|
規格 |
液體流量范圍（m3/h） |
普通氣體流量范圍（m3/h） |
||
|
Qmin |
Qmax |
Qmin |
Qmax |
|
|
DN15 |
0.3 |
3 |
3 |
30 |
|
DN20 |
0.6 |
6 |
6 |
60 |
|
DN25 |
1.0 |
12 |
10 |
120 |
|
DN32 |
1.2 |
15 |
12 |
180 |
|
DN40 |
1.5 |
31 |
15 |
275 |
|
DN50 |
2.2 |
49 |
25 |
458
|
|
DN65 |
3.6 |
84 |
40 |
730 |
|
DN80 |
5.5 |
127 |
55 |
1008 |
|
DN100 |
8.5 |
198 |
85 |
1550 |
|
DN125 |
13.3 |
309 |
140 |
2566 |
|
DN150 |
19.1 |
445 |
190 |
3483 |
|
DN200 |
34 |
790 |
340 |
6230 |
|
DN250 |
70 |
900 |
700 |
9000 |
|
DN300 |
130 |
2100 |
1200 |
21000 |
|
DN350 |
180 |
2500 |
1500 |
25000 |
|
DN400 |
230 |
3400 |
2000 |
34000 |
